따라하기

현장에서 새 MLPE 디바이스를 패널에 연결·등록할 때

시작 상태: PATCH 현장 앱에서 발전소 레이아웃 맵이 열린 상태

1. 우측 하단의 디바이스 등록(파란색 폰) 아이콘을 탭합니다. 아이콘이 파란색으로 활성화되며 디바이스 등록 모드로 전환됩니다.
2. 레이아웃 맵에서 MLPE를 연결할 패널을 탭합니다. 패널이 선택되고 디바이스 연결 화면이 나타납니다.
3. 검색(돋보기) 아이콘을 탭해 카메라로 디바이스 S/N 바코드를 스캔합니다. 하단 입력창에 S/N을 직접 입력하고 검색 버튼을 탭해도 됩니다.
4. 검색 결과에서 디바이스를 선택하면 해당 패널에 MLPE 장치가 연결됩니다. 등록 모드를 끄려면 파란색 아이콘을 다시 탭합니다.

완료 기준

디바이스 등록 모드가 활성화되고, 패널에 MLPE 장치가 연결됩니다. 등록된 장치는 PATCH 본체에서도 확인할 수 있습니다.

문제가 생기면

• 파란색 디바이스 등록 아이콘이 보이지 않으면 테이블 뷰가 활성화된 상태일 수 있습니다. 테이블 뷰(격자) 아이콘을 탭해 비활성화한 뒤 다시 확인합니다.

단계별 화면

아래 이미지의 빨간 번호 순서와 위 단계를 함께 따라가세요.

1. 우측 하단의 디바이스 등록(파란색 폰) 아이콘을 탭합니다. 아이콘이 파란색으로 활성화되며 디바이스 등록 모드로 전환됩니다.

1

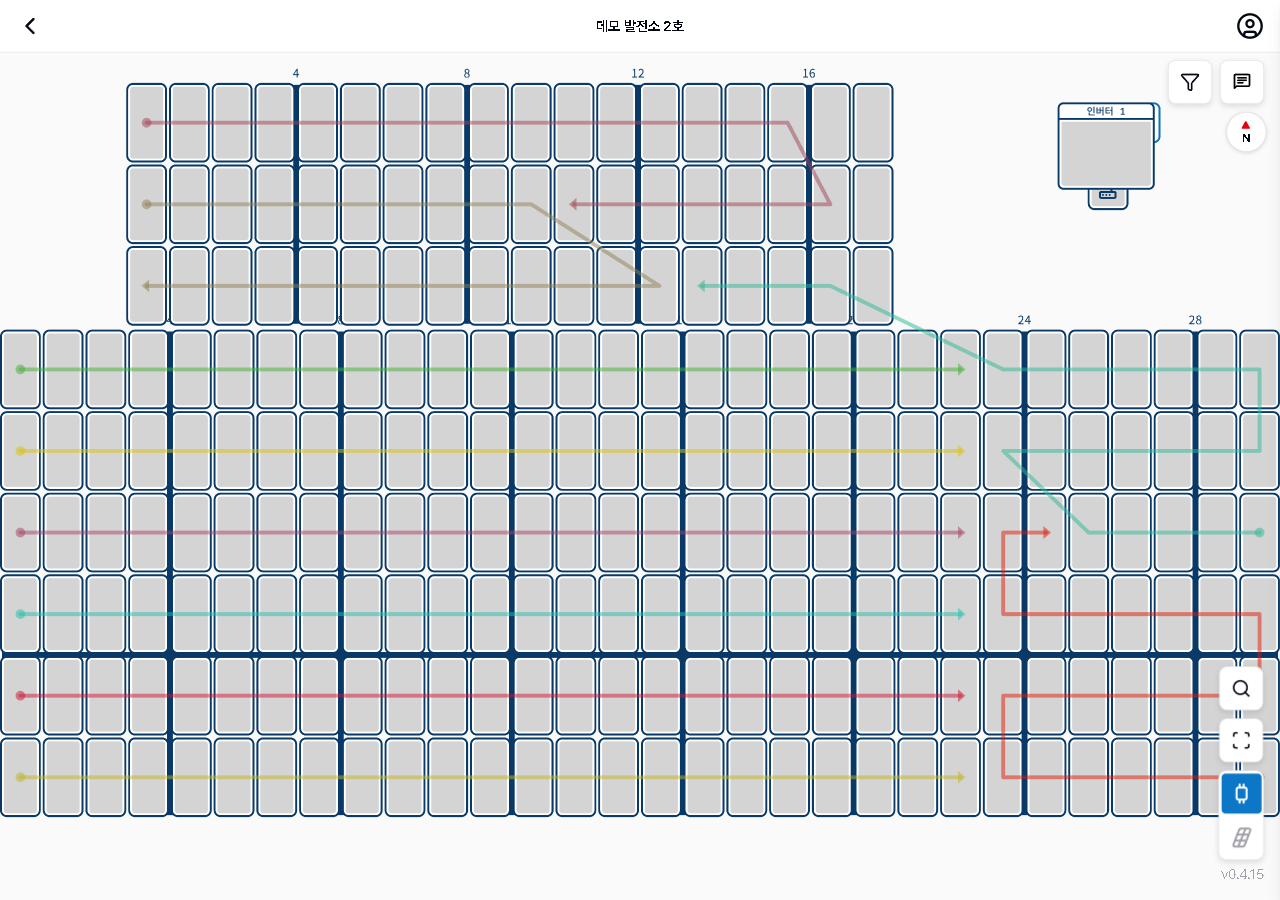

디바이스 등록 모드 활성 — 레이아웃 맵과 우하단 파란 디바이스 등록 아이콘이 활성화된 상태

• 디바이스 등록 아이콘(파란색 활성) — 탭하면 등록 모드 전환
