따라하기

특정 인버터·태그의 패널만 추려 보거나, 디바이스 S/N으로 패널을 찾을 때

시작 상태: PATCH 현장 앱에서 발전소 레이아웃 맵이 열린 상태

1. 우측 상단 필터(깔때기) 아이콘을 탭합니다. 태그 필터(#GARD, #BSTR)와 인버터 필터가 표시됩니다. 태그를 탭하면 해당 태그가 설치된 패널만 강조됩니다.
2. 인버터 행의 ▶ 화살표를 탭하면 하위 스트링 목록이 펼쳐집니다. 각 스트링 옆에 패널 수(예: 23)가 표시됩니다. 스트링을 탭하면 해당 스트링의 패널만 추려 볼 수 있습니다.
3. 우측 하단 테이블 뷰(격자) 아이콘을 탭합니다. 좌상단에 측정값 콤보가 나타납니다.
4. 콤보를 열어 입력전압(V), 출력전압(V), 전력(W), 전류(A) 중 하나를 선택합니다. 맵 위 패널에 선택한 측정값이 숫자로 오버레이됩니다.
5. 우측 하단 검색(돋보기) 아이콘을 탭합니다. 카메라 뷰파인더가 열려 디바이스 S/N 바코드를 스캔할 수 있습니다. 하단 입력창에 S/N을 직접 입력하고 검색 버튼을 탭해도 됩니다.
6. 검색 결과에서 디바이스를 선택하면 맵에서 해당 패널 위치가 강조됩니다. 취소 버튼을 탭하면 검색 모드를 종료합니다.

완료 기준

필터·측정값·검색을 조합하면 수백 개 패널 중에서 원하는 패널을 빠르게 찾고 상태를 확인할 수 있습니다.

문제가 생기면

• 측정값이 표시되지 않으면 해당 시간대에 데이터가 수집되지 않은 상태입니다. LIVE 상태인 PATCH 본체에서 데이터 수신을 확인합니다.

단계별 화면

아래 이미지의 빨간 번호 순서와 위 단계를 함께 따라가세요.

1. 우측 상단 필터(깔때기) 아이콘을 탭합니다. 태그 필터(#GARD, #BSTR)와 인버터 필터가 표시됩니다. 태그를 탭하면 해당 태그가 설치된 패널만 강조됩니다.

1

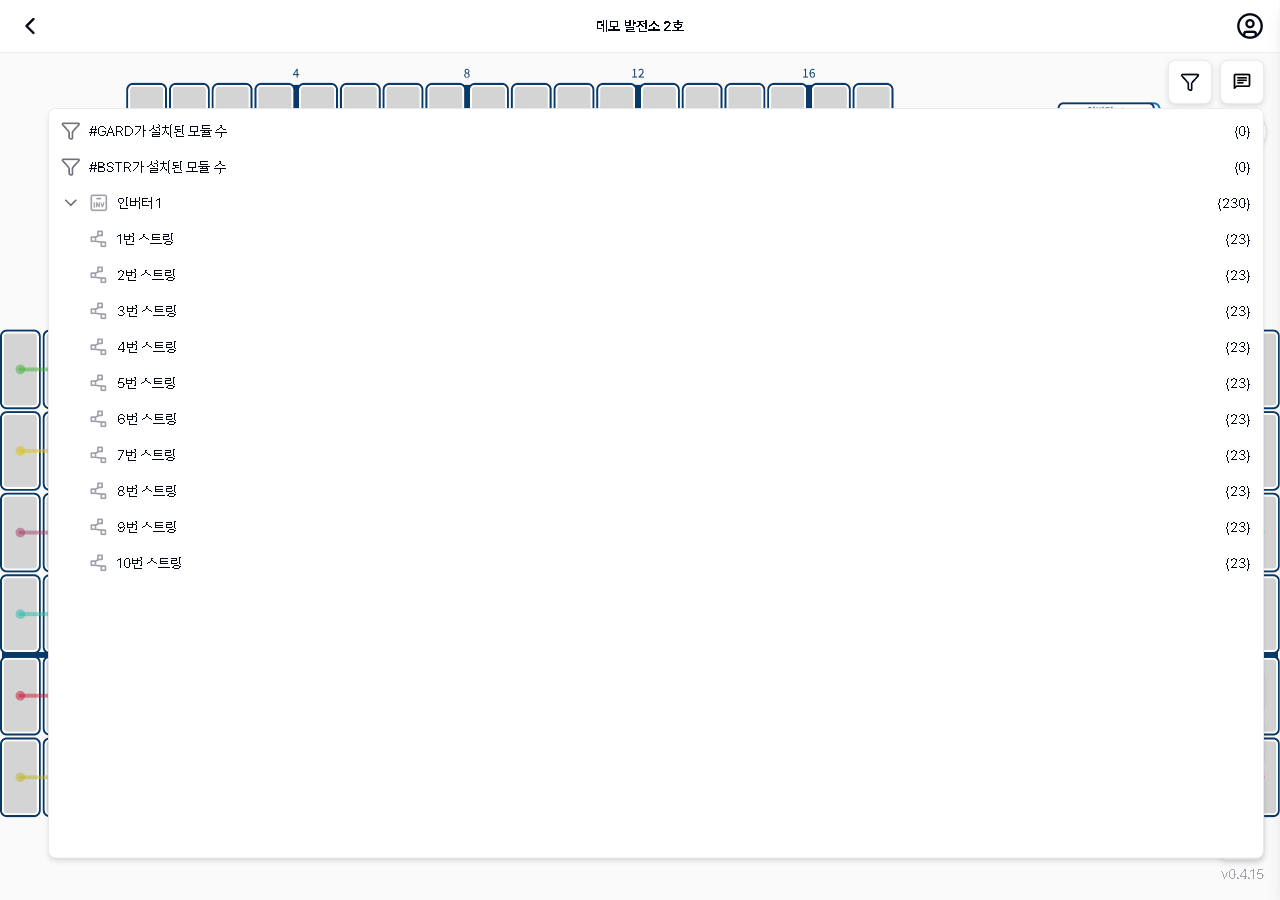

필터 패널 — #GARD(0), #BSTR(0) 태그 필터와 인버터 1 하위 10개 스트링(각 23패널)이 펼쳐진 상태

• 태그 필터 — #GARD(0), #BSTR(0). 탭하면 해당 태그가 설치된 패널만 강조

2. 인버터 행의 ▶ 화살표를 탭하면 하위 스트링 목록이 펼쳐집니다. 각 스트링 옆에 패널 수(예: 23)가 표시됩니다. 스트링을 탭하면 해당 스트링의 패널만 추려 볼 수 있습니다.

2

필터 패널 — #GARD(0), #BSTR(0) 태그 필터와 인버터 1 하위 10개 스트링(각 23패널)이 펼쳐진 상태

• 인버터/스트링 트리 — 인버터 1(230) 펼침, 1~10번 스트링 각 23패널

3. 우측 하단 테이블 뷰(격자) 아이콘을 탭합니다. 좌상단에 측정값 콤보가 나타납니다.

3 3

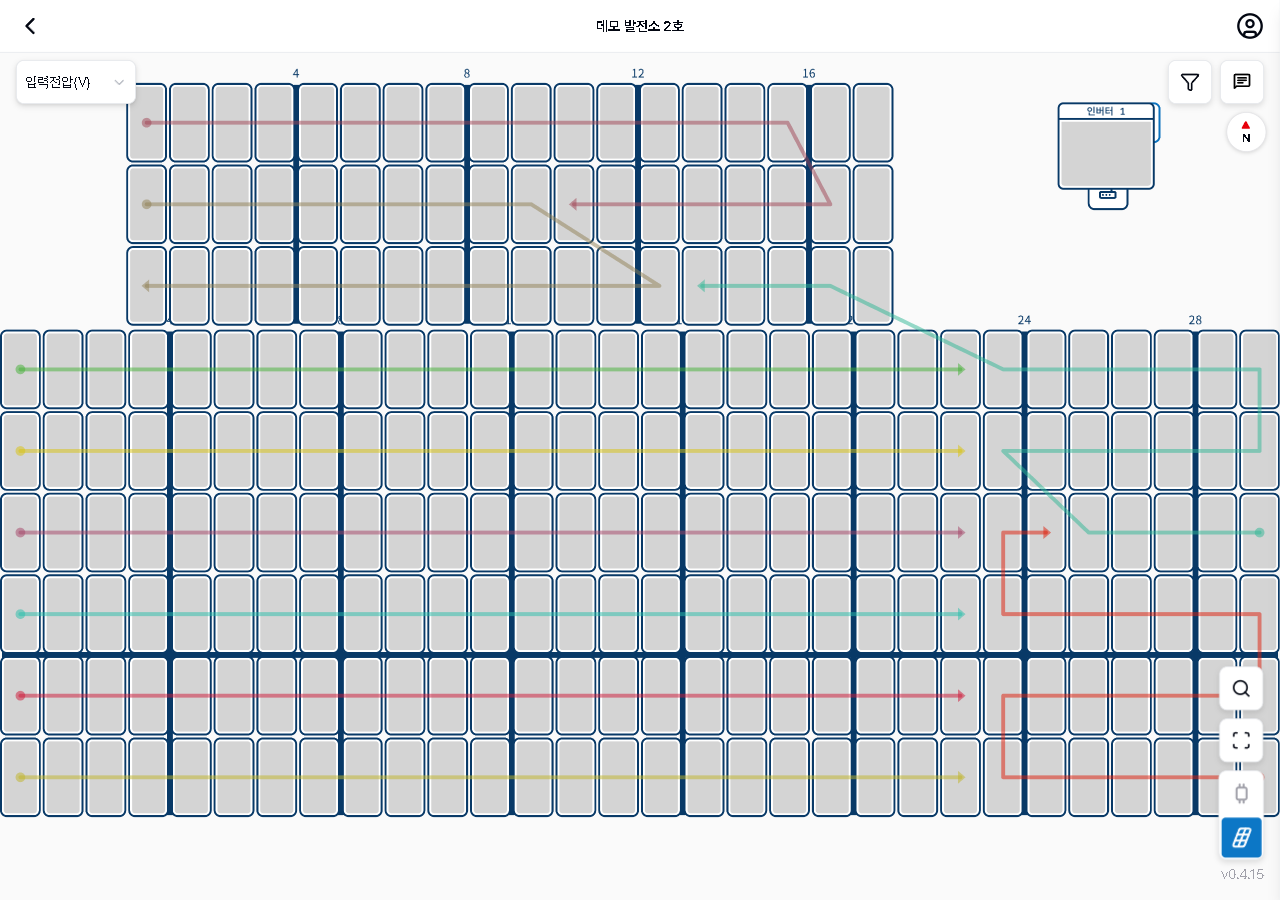

테이블 뷰 활성 — 좌상단 입력전압(V) 측정값 콤보, 우하단 격자 아이콘 파란색 활성 상태

• 측정값 콤보 — 입력전압V/출력전압V/전력W/전류A 중 선택
• 테이블 뷰 아이콘(파란색 활성) — 다시 탭하면 비활성화

5. 우측 하단 검색(돋보기) 아이콘을 탭합니다. 카메라 뷰파인더가 열려 디바이스 S/N 바코드를 스캔할 수 있습니다. 하단 입력창에 S/N을 직접 입력하고 검색 버튼을 탭해도 됩니다.

5 5

검색 화면 — 카메라 뷰파인더(접근 불가 표시), 하단 S/N 입력창과 검색·취소 버튼

• S/N 입력창 — 주변 장치의 S/N을 직접 입력하고 검색 버튼을 탭
• 카메라 뷰파인더 — 디바이스 S/N 바코드를 스캔. 데스크톱에서는 접근 불가
